経路設定(グラフィカル)の操作方法Option

経路の設定画面には、 経路設定(一覧) と 経路設定(グラフィカル) の 2 つがあります。主に経路設定(グラフィカル) を使用します。
経路設定(グラフィカル) では、ドラッグ＆ドロップなどの直感的な操作で経路を設定できます。

画面構成

新規経路登録画面と同じ項目です。
新規経路登録画面で登録した内容を変更できます。

経路名称: マスター経路の名称です。他の経路と区別できるよう、経路に名前を付けます。
経路コード: マスター経路を識別するためのコードです。設定は任意です。設定しない場合は、システムがコードを割り当てます。
利用可能グループ: マスター経路を使用するグループを、グループコードで指定します。複数のグループを指定するには、グループコードをカンマ区切りで列挙します。
グループコードの末尾に「_R」を付けると、代表グループのグループコードになります。
備考: 経路の説明など、メモとしてお使いください。

ボタンをクリックすると、編集モードが変わります。

経路に使用できるアクティビティのリストです。
配置するアクティビティを選択します。

アクティビティを配置し、経路を編集する場所です。
配置モードでアクティビティを配置し、紐付けモードでアクティビティをつなぎます。

配置をクリックし、配置モードにします。
アクティビティリストのアイコンをクリックしても、配置モードになります。
アクティビティリストのアイコンをクリックし、アクティビティを選択します。
レイアウトエリア内の空いている場所をクリックし、選択したアクティビティを配置します。
配置モードでは、配置したアクティビティをドラッグ＆ドロップで移動できます。

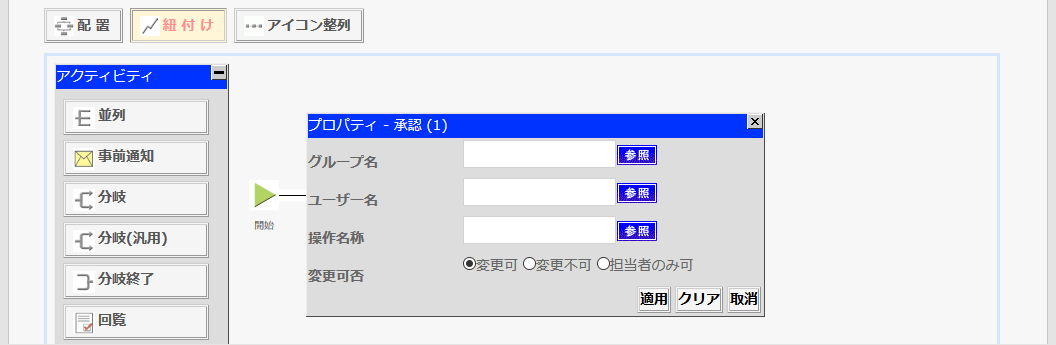

アイコンの上で右クリックし、プロパティをクリックします。
アクティビティのプロパティを表示します。
グループ名・ユーザID
担当者にグループもしくはユーザを設定します。
参照ボタンをクリックして、グループ選択／ユーザ選択ポップアップウインドウを開き、グループ／ユーザを選択します。
変更可否
経路に配置したアクティビティを変更可能とするかを設定します。
変更可
アクティビティ、担当者を変更できます。
変更不可
アクティビティ、担当者を変更できません。
ただし、以下の場合は担当者を変更できます。
- 担当者が設定されていない。
- 担当者が仮想ユーザ @Dummy である。
- 担当者が仮想ユーザ @Skip である。
担当者のみ可
担当者は変更できますが、アクティビティの種類は変更できません。
操作名称
分岐経路内のアクティビティは、操作名称を設定します。条件に当てはまる場合のルートを指定します。詳細は、条件分岐をご参照ください。

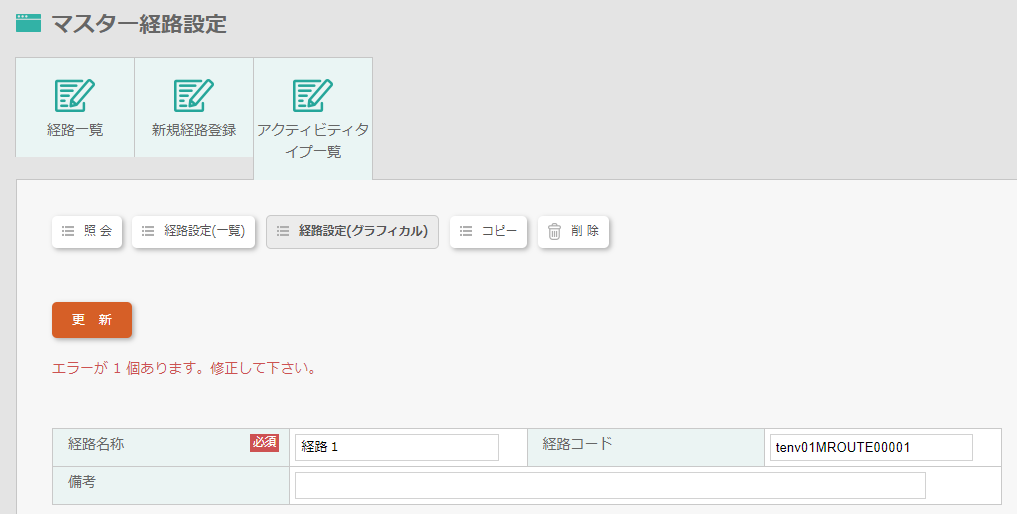

更新ボタンをクリックした際に、経路が正しくない場合はエラーメッセージが表示されます。
経路を修正してください。

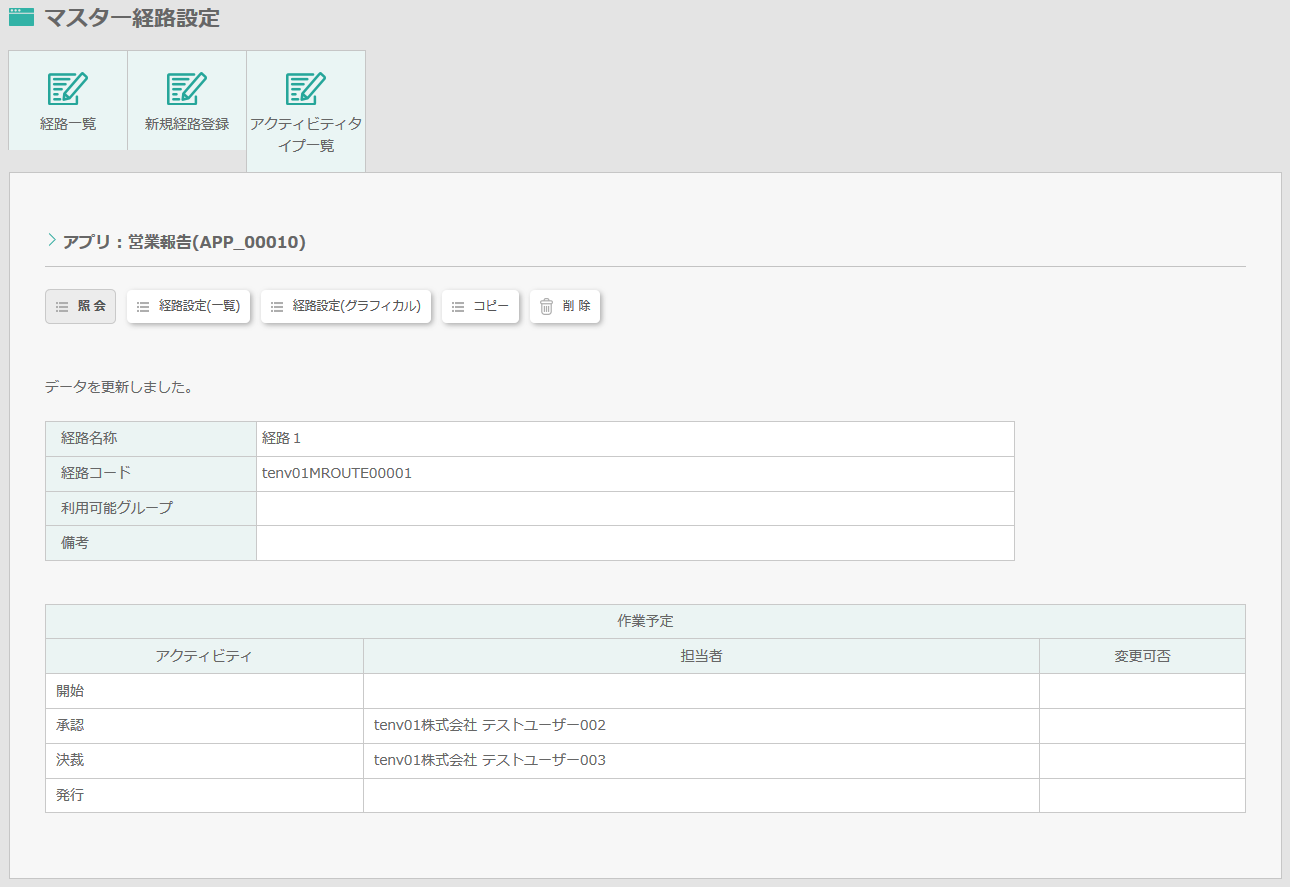

全てのエラーが解消するまで、経路を保存できません。修正が終わったら、更新ボタンをクリックします。
詳細なエラー内容は、プロパティウインドウに表示されます。
